智能数控裁剪切割系统
V-CUT V型槽切割刀
可切割皮革、布料、复合材料、瓦楞纸、蜂窝板、PVC板、 灰硬纸板、碳合成材料、亚克力板、泡沫、印刷好的KT板、不干胶、 白卡纸、雪弗板、纤维布等
CTT 压痕刀
对瓦楞及其瓦楞周边材料进行压痕的工具。可以通过更换不同压轮得到完美的压痕效果。压痕工具类型-可适用于处理单瓦楞纸板。此压痕工具可使用直径为61mm和宽度为20mm的压痕轮。
UCT 尖刀
可以完美切割高度5mm的材料,UCT可以允许以最快的加工速度对材料进行切割加工,对比其他切割工具拥有最佳的使用性价比和最低的维护成本。有三个型号的刀片固定头来满足多种刀片的安装及使用。
针对复合瓦楞夹心材料进行V槽加工专业工具,可以改变刀片的斜度(0 °、15° 、22.5 ° 、30。、45°)从而得到不同的加工效果。V型槽切割刀具是加工泡沫芯材或竖瓦楞纸板,并制作复杂结构设计产品的刀具,刀具可以以5种不同角度进行切割。
通过高速旋转一个或多个刀齿进行铣削加工的工具,最高转速60000rpm,切割边缘更加光滑除了可以对硬质材料进行加工甚至可以对软性的发泡材料进行加工,与Kiss-Cut工具一样可以进行精准的深度定位加工。特制的吸尘装置,在加工过程中大量减少产生的碎屑。
RZ 铣刀
主要用于乙烯基材料的切割,通过调节刀尖位置可以对材料进行精准的深度定位加工,精准的切透上层材料并且不破坏下层的底衬材料。与UCT工具一样可以允许以最快的加工速度对材料进行切割加工。用于标签切割,尤其是半穿切割,在切割深度上具有良好精度。半穿切割专用刀具采用可变压力技术,支持对标签进行切割,而不会对底层材料造成损伤。
KCT 弹簧刀
通过伺服马达驱动刀片高速旋转切割材料,切割边缘无挂丝、无毛刺,可以装配圆形刀片或10角刀片,适合编织材料、布料、薄铜皮的切割及造型,羊剪绒、UV布、碳纤维、玻璃纤维、横幅、旗子布、遮光布等各种纺织品。
DRT 主动轮刀
通过伺服马达驱动刀片上下高频振动从而切断材料,非常适合切割中等密度的材料,搭配种类繁多的刀片可以胜任绝大部分柔性材料的切割。电动震动切割刀具非常适合于切割较软材质的中等密度材料。其高频震动确保刀具可在高速下进行切割,提高产量。
EOT 电震动刀
种通过压缩空气驱动刀片上下高频振动从而切断材料的刀具,结合一定的规格的压缩空气和和8mm的刀具冲程后,气动振动切割刀具将具备切割更厚,更硬材料的能力。配合0.6mm或1mm特种刀片切割厚度高达60mm。适合中低密度的软性厚材料,以及密度大、材质更坚韧的薄材料,可加工珍珠棉、海绵、EVA等发泡材料,也可加工鞋底材料等。支持刀片厚度0.6-1.2
POT 气动刀
技术参数
型号
HHCM2516
HHCM2518
HHCM2520
多功能机头
可根据不同工具头,具备震动全新裁切、半断裁切及绘图、光标定位和可选精确摄像定位功能
安装装置
采用红外线感应,反应灵敏,安全可靠
平移速度
800-1500mm/s
固定方式
可选智能多分区真空吸附,可跟随吸附,并可自动校正台面,确保切割精准
以太网口
传输方式
传动系统
高端数字伺服马达,进口直线导轨,同步带,丝杠
整机功率
9.5KW
9.5KW
9.5KW
最大裁切尺寸
2500*1600
2500*1800
2500*2000
最大放料宽度
1650
1850
2050
切割速度
100-1200mm/s
切割厚度
0.1-45mm
数控面板
多语言液晶触控屏
裁切材料
卡纸、灰板纸、KT板、雪弗板、蜂窝板、车贴、灯片、PP背胶、喷绘布、旗帜布、瓦楞纸、EPE泡棉、EVA、PVC板、亚克力板、厚泡沫等
额定电压
380V±10%
定位功能(选配)
1.全自动摄像定位功能∶采用先进的CCD摄像机定位可以自动实现印刷材料的定位切割,无需手动定位即可切割出外形轮廓。 2.全景相机
兼容软件格式
所有服装CAD软件、Autocad、AI软件、Coreldraw等设计软件都可以直接输出,无需转换,且带自动优化
更高的能量输入以增加需求
我们采用坚固的框架结构设计,我们安装了单独的弹簧安装元件,大直径的滚筒直径用于精确的压力,
并结合了链条引导,伺服驱动的传送带。可靠而强大的加热系统可以设计成三种不同版本的加热能力。
18个控制区均采用电加热方式,为实现最佳节能效果,加热和冷却部分均已绝缘。
顶部压力辊的高度调整和水平调整均通过可精确调节的提升主轴进行电机控制。
所有相关参数均可通过久经考验的西门子触摸控制进行设置和控制。
根据CNC切割系统指定的指令代码和程序格式,将振动和辅助功能(换刀,主轴正转,反转,切削液的打开和关闭等)编译到加工程序列表中,然后将其内容 将程序列表中的程序记录在控制介质(例如穿孔带,磁带,磁盘,磁泡存储器)中,然后输入到数控机床的数控装置中,以便将机床引导至 处理零件。
振动数控切割系统
Vibration CNC Cutting System
01
02
多层紧密吸附
Multi-layer tight adsorption

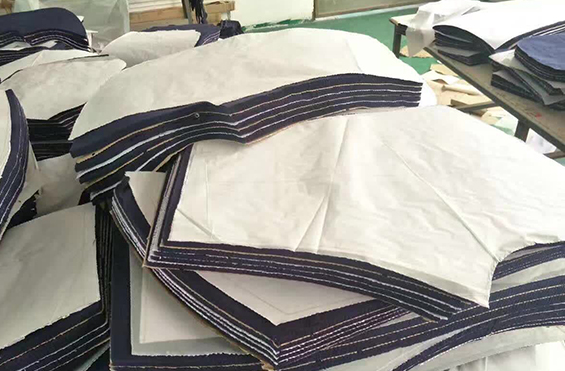

一次将多层狭缝切割成一定形状,精度高,可任意切割任何形状,切割面整齐,光滑。 可以切割50层织物。 高密度集成吸附平台,分区吸附,后续吸力,整个表面平整度为0.1MM,材料牢固固定,不会拖曳。床架采用国标厚壁方管焊接,一体成型,整机 淬火处理,五面铣加工中心加工,对角线,平行度误差为0.01MM。
裁切材料
视频播放失败,请联系站点管理员!
视频播放失败,请联系站点管理员!
视频播放
五层高分子聚乙烯UD布数控切割机
芳纶纤维数控振动刀切割机
